Haute Résistance en Environnement Hostile

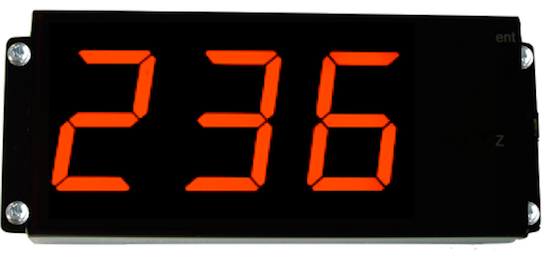

Le TC3-4-24 RS485 est un afficheur spécifiquement conçu pour les applications embarquées et le matériel roulant. Grâce à son boîtier scellé en Plexiglas GS haute résistance, il offre une durabilité exceptionnelle face aux chocs et aux variations climatiques.
Une garantie de fiabilité pour les usages militaires et industriels critiques.
Piloté via une liaison RS485, cet équipement permet une intégration fluide dans des systèmes de contrôle-commande complexes.
Modèle TC3-4-24 RS485 ALM Ext DFJ
Spécifications Techniques
| Affichage | 4 chiffres 7 segments LED (Hauteur 38 mm) - Rouge (Vert/Bleu/Jaune sur demande) |
|---|---|
| Protection | IP52 (Boîtier scellé, résistant aux intempéries) |
| Alimentation | 24 Vcc nominal (Plage de 12V à 28V) - Consommation 125 mA |
| Construction | Corps et fond en Plexiglas GS® (Résistance chocs 15 acU) |
| Température | Plage opérationnelle : -20°C à +60°C |
| Dimensions | Boîtier : 160 x 65 x 25 mm / Hors tout : 180 x 65 x 25 mm |
| Poids | ~300 grammes |
Instructions de Raccordement & Protocole
Liaison RS485 (Embase M12 mâle/femelle) :
- Broche 1 : DATA +
- Broche 4 : DATA -
- Broche 2 & 3 : Strap pour terminaison de ligne 120 Ω
- Configuration : 9600 bauds, 8 bits, 1 stop, sans parité.
Note : Le TC3-4 est un récepteur pur (pas d'émission de données).
Protocole de commande (Codage ASCII) :
Chaque caractère envoyé est mis en mémoire. L'affichage s'actualise lors de la réception du caractère ASCII 13 (Carriage Return). Pour effacer l'affichage, envoyer uniquement le caractère 13.

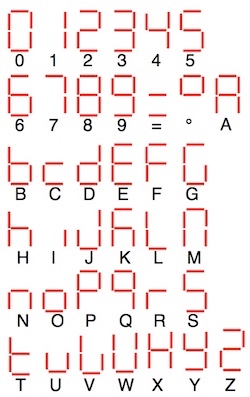

Capacité d'affichage alphanumérique (7 segments)
