Pilotage Série pour l'Industrie
La gamme d'afficheurs série SREI permet de déporter l'affichage de données depuis un PC, un automate ou tout système industriel. Grâce à une liaison RS232 (ou RS485 sur demande), vous pilotez en temps réel l'affichage de valeurs numériques avec une fiabilité totale.
- Protocoles : Liaison RS232 standard (RS485 en option).
- Flexibilité : De 1 à 8 chiffres selon les modèles.
- Visibilité : Hauteurs de chiffres de 20 mm à 280 mm.
Modèle TC : Pilotage direct par liaison série
Synthèse de la Gamme
| Hauteur Chiffres | Tension Nominale | Alimentation Secteur | Option 24 Vcc |
|---|---|---|---|
| 20 mm | 5 Vcc | Bloc externe inclus | Sur demande |
| 38 - 56 mm | 9 Vcc | Bloc externe inclus | Sur demande |
| 100 - 200 mm | 12 Vcc | Bloc externe inclus | Oui |
| 280 mm | 24 Vcc | Direct industriel | Standard |
Modèles 7 segments (TC-X)
Idéal pour une intégration compacte en boîtier Plexiglas IP40.
- TC 4-2 : 4 chiffres de 20 mm (100 x 65 x 25)
- TC 4-4 : 4 chiffres de 38 mm (184 x 65 x 25)
- TC 6-5 : 6 chiffres de 44 mm (280 x 65 x 25)
- TC 6-6 : 6 chiffres de 56 mm (350 x 80 x 25)
Grands Chiffres LED (TC-XX)
Haute luminosité pour lecture à très grande distance (jusqu'à 100m).
- TC 4-10 : 4 chiffres de 100 mm (320 x 125 x 21)
- TC 4-15 : 4 chiffres de 150 mm (450 x 170 x 25)
- TC 4-20 : 4 chiffres de 200 mm (575 x 210 x 25)
- TC 4-30 : 4 chiffres de 280 mm (750 x 305 x 25)
Protocole & Raccordement
Configuration de la liaison :
- Vitesse : 1200 bauds (9600 sur demande).
- Format : 8 bits, 1 start, 1 stop, sans parité.
- Commandes : ASCII 13 (Entrée) pour afficher / ASCII 9 (Tab) pour effacer.
- Timing : 15 ms minimum entre chaque caractère.

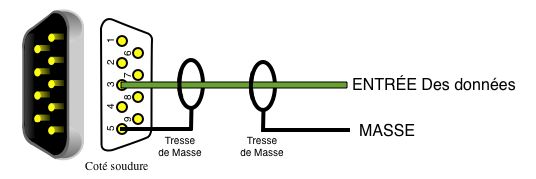

Broche 5 = Masse | Broche 3 = Données (RX)
⭐ Expertise SREI : En tant que Concepteur-Fabricant,
nous adaptons le boîtier (Option IP65 Ext)
