Compteur et compteur à rebours lumineux à grands chiffres par leds

Compteur et compteur à rebours à grands chiffres 7 segments lumineux

Compteur électronique numérique lumineux


Compteur à  chiffres lumineux pour toutes les opérations nécessitant un comptage ou un décomptage et devant être bien visible

compteur chiffres lumineux
Chiffres 7 segments lumineux de :
2 cm de hauteur de 1 à 6 chiffres
3,6 cm de hauteur de 1 à 10 chiffres
4,4 cm de hauteur de 1 à 10 chiffres
5,6 cm de hauteur de 1 à 8 chiffres

Chiffres par leds ( diode électroluminescente) :
10 cm de hauteur de 1 à 10 chiffres
15 cm de hauteur de 1 à 8 chiffres
20 cm de hauteur de 1 à 6 chiffres
28 cm de hauteur de 1 à 4 chiffres

Caractéristiques
Modèle intérieur IP40
Boitier en plexiglas extra-plat
Entrées des contacts sur 2 m de câble
Entrée par contact sec ou transistor npn
Compteur décompteur (contact de 200 millisecondes)
    1 contact de comptage,
    1 contact de décomptage
    1 contact  de remise à zéro

Fonctionnement
Un contact d'au moins 200 millisecondes incrémente le compteur.
Pour tous les contacts, le temps entre 2 contacts doit être au moins égal à 200 millisecondes.

Options :
Modèle étanche IP65 référence suivie de Ext
3 boutons poussoirs sur 2 mètres de câble référence BP
Point de consigne entré depuis un PC ou un clavier
Sortie par relais arrivé à zéro
Plusieurs entrées de comptage
Contact d'entrée de 20 millisecondes ou de 2 millisecondes
Pas d'incrémentation réglable

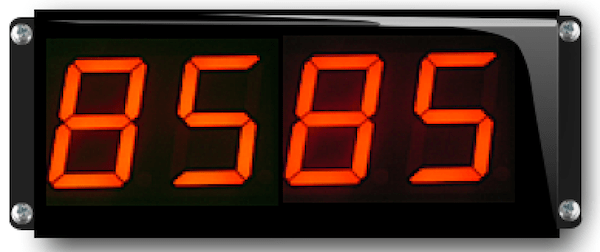

compteur chiffres 7 segments lumineux

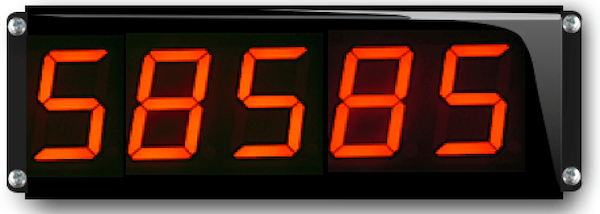

Compteur et compteur à rebours chiffres 7 segments lumineux

Référence Description Dimensions Alimentation
ANC 2-2 2 chiffres de 2 cm 80 x 65 x 25 5 Vcc option 24 Vcc
ANC 4-2 4 chiffres de 2 cm 100 x 65 x 25 5 Vcc option 24 Vcc
ANC 3-4 3 chiffres de 3,8 cm 140 x 65 x 25 9 Vcc option 24 Vcc
ANC 4-4 4 chiffres de 3,8 cm 184 x 65 x 25 9 Vcc option 24 Vcc
ANC 5-4 5 chiffres de 3,8 cm 215 x 65 x 25 9 Vcc option 24 Vcc
ANC 6-4 6 chiffres de 3,8 cm 240 x 65 x 25 9 Vcc option 24 Vcc
ANC 2-5 2 chiffres de 4,4 cm 120 x 65 x 25 9 Vcc option 24 Vcc
ANC 3-5 3 chiffres de 4,4 cm 170 x 65 x 25 9 Vcc option 24 Vcc
ANC 4-5 4 chiffres de 4,4 cm 200 x 65 x 25 9 Vcc option 24 Vcc
ANC 5-5 5 chiffres de 4,4 cm 240 x 65 x 25 9 Vcc option 24 Vcc
ANC 6-5 6 chiffres de 4,4 cm 280 x 65 x 25 9 Vcc option 24 Vcc
ANC 2-6 2 chiffres de 5,6 cm 150 x 80 x 25 9 Vcc option 24 Vcc
ANC 3-6 3 chiffres de 5,6 cm 200 x 80 x 25 9 Vcc option 24 Vcc
ANC 4-6 4 chiffres de 5,6 cm 250 x 80 x 25 9 Vcc option 24 Vcc
ANC 5-6 5 chiffres de 5,6 cm 300 x 80 x 25 9 Vcc option 24 Vcc
ANC 6-6 6 chiffres de 5,6 cm 350 x 80 x 25 9 Vcc option 24 Vcc

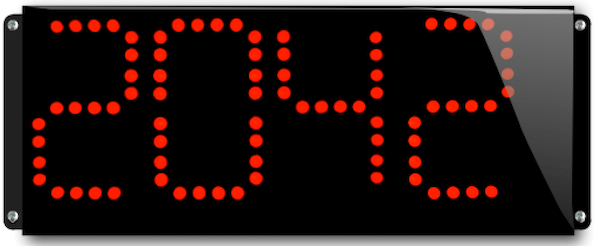

Compteur et compteur à rebours grands chiffres lumineux à leds

Référence Description Dimensions Alimentation
ANC 2-10 2 chiffres de 10 cm 165 x 125 x 21 12 Vcc ou 24 Vcc
ANC 3-10 3 chiffres de 10 cm 240 x 125 x 21 12 Vcc ou 24 Vcc
ANC 4-10 4 chiffres de 10 cm 320 x 125 x 21 12 Vcc ou 24 Vcc
ANC 5-10 5 chiffres de 10 cm 400 x 125 x 21 12 Vcc ou 24 Vcc
ANC 6-10 6 chiffres de 10 cm 480 x 125 x 21 12 Vcc ou 24 Vcc
ANC 2-15 2 chiffres de 15 cm 250 x 170 x 25 12 Vcc ou 24 Vcc
ANC 3-15 3 chiffres de 15 cm 350 x 170 x 25 12 Vcc ou 24 Vcc
ANC 4-15 4 chiffres de 15 cm 450 x 170 x 25 12 Vcc ou 24 Vcc
ANC 5-15 5 chiffres de 15 cm 550 x 170 x 25 12 Vcc ou 24 Vcc
ANC 6-15 6 chiffres de 15 cm 650 x 170 x 25 12 Vcc ou 24 Vcc
ANC 2-20 2 chiffres de 20 cm 275 x 210 x 25 12 Vcc ou 24 Vcc
ANC 3-20 3 chiffres de 20 cm 435 x 210 x 25 12 Vcc ou 24 Vcc
ANC 4-20 4 chiffres de 20 cm 575 x 210 x 25 12 Vcc ou 24 Vcc
ANC 5-20 5 chiffres de 20 cm 700 x 210 x 25 12 Vcc ou 24 Vcc
ANC 6-20 6 chiffres de 20 cm 840 x 210 x 25 12 Vcc ou 24 Vcc
ANC 2-30
2 chiffres de 28 cm 380 x 305 x 25 24 Vcc
ANC 3-30 3 chiffres de 28 cm 560 x 305 x 25 24 Vcc
ANC 4-30 4 chiffres de 28 cm 750 x 305 x 25 24 Vcc

Hauteur des chiffres Tension Secteur Option 24 Vcc
10 cm 12 Vcc Par boitier externe Oui
15 cm 12 Vcc Par boitier externe Oui
20 cm 12 Vcc Par boitier externe Oui
28 cm 24 Vcc Non
2 cm 5 Vcc Par boitier externe Plus value
3,8 - 4,4 - 5,6 cm 9 vcc Par boitier externe Plus value


Branchement du câble du compteur
branchement compteur electronique lumineux
