L'efficacité du pilotage automatique sans logiciel
Le PA5-16 3C est l'outil idéal pour transformer un signal électrique (contact sec, relais, automate) en une information visuelle claire. Pas besoin de protocole complexe : fermez un contact, et le message pré-enregistré s'affiche instantanément.
Logique de fonctionnement
L'afficheur surveille en permanence ses entrées "contacts secs" :
- Déclenchement : La fermeture d'un contact affiche immédiatement son message associé.
- Gestion des priorités : Si plusieurs contacts sont fermés simultanément, l'afficheur donne priorité au numéro le plus faible (Ex: le contact n°1 est prioritaire sur le n°2).
- Programmation : Les messages (16 caractères max) sont mémorisés via RS232. Ils peuvent être fixés en usine ou modifiés par l'utilisateur.
Applications Industrielles & GTC
Maintenance & Process
- Affichage d'états machine (DÉFAUT / EN COURS).
- Consignes de sécurité (NE PAS ENTRER).
- Appel technicien par bouton poussoir.
Bâtiment & Logistique
- Report d'alarmes GTC (Chaufferie, Pompage).
- Signalisation de quais (QUAI LIBRE / OCCUPÉ).
- Information d'accès (ACCÈS INTERDIT).
Spécifications Techniques
Caractéristiques Optiques
- LEDs : Rouges 5 mm (Matrice 7x5).
- Visibilité : Jusqu'à 40 mètres.
- Affichage : Statique (Fixe) haute luminosité.
- Angle : 60° pour une vision latérale parfaite.
Données Électriques
- Alimentation : 5 Vcc (Option 12-24 Vcc interne).
- Entrées : Bornier ou câble pour contacts secs.
- Interface prog : RS232 (9600 bauds).
- Consommation : Typ. 5W.
Versions & Détails Mécaniques
Intérieur (IP40)
- Dimensions : 740 × 65 × 21 mm.
- Boîtier Plexiglas noir et fond ABS.
- Fixation murale simplifiée (4 vis).
Extérieur Étanche (IP65)
- Modèle scellé avec presse-étoupe.
- Câbles de 2 mètres fournis.
- Adapté aux milieux humides ou poussiéreux.
Système de fixation
Connexions RS232/Alim

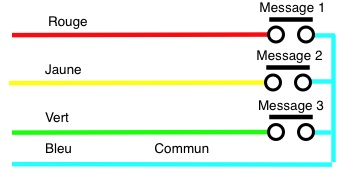

Câblage des contacts
Questions Fréquentes
Quelle est la longueur maximale des messages ?
Chaque message peut comporter jusqu'à 16 caractères (espaces compris), soit la totalité de la ligne d'affichage.
Puis-je l'utiliser avec un automate programmable ?
Oui, absolument. Il suffit de brancher les sorties relais de votre automate sur les entrées contacts de l'afficheur.
Les messages sont-ils conservés en cas de coupure de courant ?
Oui, les messages sont stockés dans une mémoire non-volatile. Ils ne sont jamais perdus.
Expertise SREI : Nous concevons et fabriquons ces afficheurs depuis plus de 40 ans. Pour toute configuration spécifique (plus de messages, tension spéciale), contactez notre bureau d'études.
