Compteur 8 chiffres en 3,5 cm de hauteur
Compteur 5 chiffres en 5 cm de hauteur
Compteur de 1 à 6 chiffres en 10 cm de hauteur
Compteur d e 1 à 6 chiffres en 15 cm de hauteur
Compteur d e 1 à 6 chiffres en 20 cm de hauteur
Compteur d e 1 à 4 chiffres en 28 cm de hauteur

Préfixe TC pour liaison par RS 232
Commande par PC ou système
ou sur demande : RS 485, I2C, Clavier à infra rouge
Voltmètre , Thermomètre, Boucle 4/20 ma, BCD
TC (liaison RS 232 avec PC, automate ou système)

Vitesse de transmission : 9600 bauds, 8 bits, 1 bit de start, 1 bit arrêt, pas de parité, pas de controle de flux
Chaque chiffre envoyé sur par RS 232 est pris en compte par l'afficheur, mais n'apparait pas.
Temps minimum entre l'envoi de chiffre : 5 millisecondes
La touche Entrée (ASCII : 13) affiche le nombre contenu dans l'afficheur.
La touche Tab (ASCII : 9 ) efface l'afficheur



Broche 5 de la DB9 série = Masse ( broche 5 de COM1 du PC)
Broche 3 de la DB9 série = Entrée des données ( broche 3 de COM1 du PC)



Alimentation 12 volts = 800 ma par bloc externe




8 chiffres de 3,5 cm

AFFICHEUR de TABLE

5 chiffres de 5 cm


Préfixe ANC pour Compteur / décompteur
Possibilité de pas d'incrémentation variable
1 contact comptage, 1 contact décomptage
1 contact remise à zéro

ANC Compteur décompteur (contact de 200 millisecondes)

Un contact d'au moins 200 millisecondes appliqué entre le contact "Commun" (bleu) et le contact "Compteur" (rouge) incrémente le compteur.
Un contact d'au moins 200 millisecondes appliqué entre le contact "Commun" (bleu) et le contact "RAZ" (jaune) remet le compteur à 0.
Un contact d'au moins 200 millisecondes appliqué entre le contact "Commun" (bleu) et le contact "Décompteur" (vert) décrémente le compteur.
Pour tous les contacts, le temps entre 2 contacts doit être au moins égal à 200 millisecondes.



1 commun
1 entrée contact sec pour le comptage
1 entrée contact sec pour le décomptage
1 entrée contact sec pour la remise à zéro

Sur demande compteur avec contact de 20 millisecondes ou de 2 millisecondes

 Alimentation 12 volts = 800 ma par bloc externe

OPTIONS :
1 point de consigne à entrer soit par PC soit par clavier
2 points de consigne à entrer soit par PC soit par clavie
Sortie par relais arrivé à zéro


Afficheur numérique * Chiffres à segments

RS232
Compteur
Chiffres
Dimensions
TC 4-2
ANC 4-2
4 chiffres de 2 cm
100 x 65 x 21
TC 3-4
ANC 3-4
3 chiffres de 3,8 cm
140 x 65 x 21
TC 4-4
ANC 4-4
4 chiffres de 3,8 cm
170 x 65 x 21
TC 2-5
ANC 2-5
2 chiffres de 4,4 cm
100 x 65 x 21
TC 4-5
ANC 4-5
4 chiffres de 4,4 cm
170 x 65 x 21
Afficheur numérique * Chiffres de 3,5 cm et 5 cm
TC 8-3
ANC 8-3
8 chiffres de 3,5 cm
300 x 65 x 21
TC 5-5
ANC 5-5
5 chiffres de 5 cm
300 x 65 x 21
Afficheur numérique * Chiffres de 10 cm de hauteur
TC 1-10
ANC 1-10
1 chiffre
100 x 125 x 21
TC 2-10
ANC 2-10
2 chiffres
165 x 125 x 21
TC 3-10
ANC 3-10
3 chiffres
240 x 125 x 21
TC 4-10
ANC 4-10
4 chiffres
320 x 125 x 21
TC 5-10
ANC 5-10
5 chiffres
400 x 125 x 21
TC 5-10
ANC 5-10
6 chiffres
480 x 125 x 21


Afficheur numérique * Chiffres de 15 cm de hauteur

RS232
Compteur
Chiffres
Dimensions
TC 1-15
ANC 1-15
1 chiffre
100 x 170 x 25
TC 2-15
ANC 2-15
2 chiffres
250 x 170 x 25
TC 3-15
ANC 3-15
3 chiffres
350 x 170 x 25
TC 4-15
ANC 4-15
4 chiffres
450 x 170 x 25
TC 5-15
ANC 5-15
5 chiffres
550 x 170 x 25
TC 6-15
ANC 6-15
6 chiffres
650 x 170 x 25
Afficheur numérique * Chiffres de 20 cm de hauteur
TC 1-20
ANC 1-20
1 chiffre
123 x 210 x 25
TC 2-20
ANC 2-20
2 chiffres
275 x 210 x 25
TC 3-20
ANC 3-20
3 chiffres
425 x 210 x 25
TC 4-20
ANC 4-20
4 chiffres
575 x 210 x 25
TC 5-20
ANC 5-20
5 chiffres
725 x 210 x 25
TC 6-20
ANC 6-20
6 chiffres
875 x 210 x 25
Afficheur numérique * Chiffres de 28 cm de hauteur
TC 4-30
ANC 4-30
4 chiffres
800x 305 x 25



Antidéflagrant
Afficheur antidéflagrant * EEX d II B T5
Afficheur
Chiffres
Dimensions
ADF 3-10
3 chiffres de 10 cm
350 x 280 x 190
Alimentation 24 volts courant continu


Thermomètre
Thermomètre précision 1 degré (±1 digit)
Cable de sonde 50 cm.
-25° à + 120°

Hygromètre
Hygromètre précision ± 5 %
0 % à 100 %

Thermomètre Hygromètre
 Thermomètre précision 1 degré (±1 digit)
Hygromètre précision ± 5 %

Chronomètre

Ces horloges chronomètres permettent de décompter un temps préalablement établit depuis un boîtier de commande. (Par exemple pour décompter le temps de parole d'un orateur)


Afficheur équipé de 4 chiffres de 10 cm, indiquant minutes et secondes
Permet de compter ou décompter le temps

Chronomètre - leds rouges de 5 mm

Afficheur
Caractèristiques
Dimensions
H4-10
4 chiffres de 10 cm
400 x 135 x 21
H6-10
6 chiffres de 10 cm
580 x 135 x 21
CL
Clavier
85 x 65 x 21

Démarrage et arret soit par contacts secs soit par PC ou clavier ( à la demande)

Décomptage de temps Chronomètre et clavier

Appuyer sur les touches pour entrer le temps de chronométrage, puis appuyer sur la touche # (Entrée) pour valider. le temps s'inscrit sur l'afficheur
Appuyer sur * ( Start) pour démarrer le chronométrage.
Il est possible de suspendre le chronométrage en appuyant sur la touche * (Pause), une nouvelle pression sur la touche * (Start) reprend le chronomètrage.
Une pression sur la touche # (Stop) interromp le chronomètrage et remet l'afficheur à zéro en attente d'une nouvelle donnée de temps.

Chronomètre - leds rouges de 10 mm

Afficheur
Caractèristiques
Dimensions
H4-20
4 chiffres de 20 cm
800 x 300 x 30
H6-20
6 chiffres de 20 cm
900 x 300 x 30


HORLOGE


Afficheur équipé
4 chiffres pour donner les heures et les minutes
6 chiffres pour donner les heures et les minutes et secondes

Horloge - leds rouges de 5 mm

Afficheur
Caractèristiques
Dimensions
H4-10
4 chiffres de 10 cm
400 x 135 x 21
H6-10
6 chiffres de 10 cm
580 x 135 x 21

Horloge - leds rouges de 10 mm

Afficheur
Caractèristiques
Dimensions
H4-20
4 chiffres de 20 cm
800 x 300 x 30
H6-20
6 chiffres de 20 cm
900 x 300 x 30


BCD

Commande BCD par 4 contacts par digit avec commun ( contact sec ou niveau logique)
En option : filtres d'entrées pour milieu très perturbé.


Afficheur de priorité pour guichets version 1
Plusieurs afficheurs utilisés

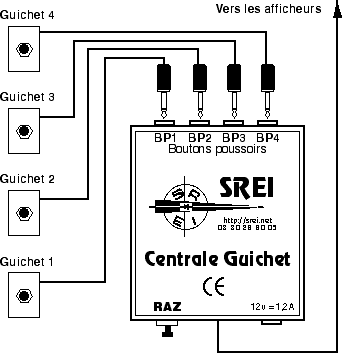

Gestion de Guichet en réseau
Description:
Centrale de gestion
4 prises jacks d'entrées pour les 4 boutons poussoirs d'appel.
1 prise de sortie réseau
1 alimentation secteur par boitier externe
1 bouton poussoir de remise à zéro (appuyer au moins 6 secondes)
Mémoire interne en cas de coupure de courant

Afficheurs
Chaque afficheur repéré de 1 à 4 est à placer au dessus du guichet correspondant au poussoir
Les afficheurs sans repérage sont des afficheurs à placer en salle d'attente
Alimentation secteur par boitier externe
Afficheur 3 chiffres de 10 cm de hauteur ( ou 20 cm de hauteur)
Chaque afficheur possède une prise d'entrée et une prise de sortie, ils se branchent les uns derrière les autres ).

Poussoirs
Boîtier à bouton poussoirs avec 5 mètres de câble et fiche Jack pour brancher sur la centrale

Cordon
Cordon de liaison réseau équipé de fiches
Longueur : 2 mètres, 10 mètres, 25 mètres, 50 mètres.
Il faut un cordon entre la centrale et le premier afficheur, et un cordon entre chaque afficheurs suivants.

Fonctionnement
A la mise sous tension, (si la centrale avait été remise à zéro), tous les afficheurs sont à zéro.
Si le guichet 1 appuie sur son poussoir, l'afficheur 1 indique 1 et les afficheurs totalisateur également 1
Si le guichet 4 appuie sur son poussoir, l'afficheur 4 indique 2, l'afficheur 1 indique 1, et les afficheurs totalisateur 2
Si le guichet 1 appuie de nouveau sur son poussoir, l'afficheur 1 indique 3 , l'afficheur 4 indique 2, et les afficheurs totalisateur 3
Si le guichet 2 appuie sur son poussoir, l'afficheur 2 indique 4 , ,l'afficheur 1 indique 3 , l'afficheur 4 indique 2, et les afficheurs totalisateur 4
En cas de coupure de courant, à la remise sous tension les numéro s'affichent dans l'état ou ils étaient avant la coupure de courant.
Pour éteindre les afficheur et remettre la centrale à zéro appuyer au moins 6 secondes sur le poussoir RAZ de la centrale



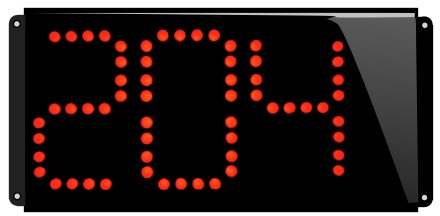

Afficheur modèle de base
1 seul afficheur utilisé

Afficheur équipé de 3 chiffres de 10 cm ou 20 cm
Un boitier à poussoir d'appel. Sur pression de ce poussoir, le numéro appelé est affiché.
Le boitier à poussoir est livré avec 5 mètres de cable et une prise à brancher sur l'afficheur
