Interface Entrées & Sorties pour PC
à brancher sur le port COM1 du PC
Liaison par ligne RS 232 ( distance max 50 mètres )
9600 bauds, 8 bits, 1 bit de start, 1 bit d' arrêt, sans parité, sans contrôle de flux
Un EMETTEUR et un RECEPTEUR branché sur une paire torsadée blindée forment un ensemble autonome


Accueil

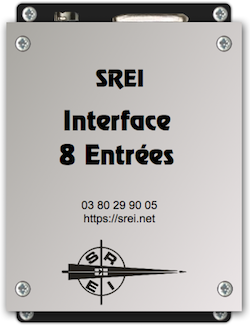

Emetteur 8 voies

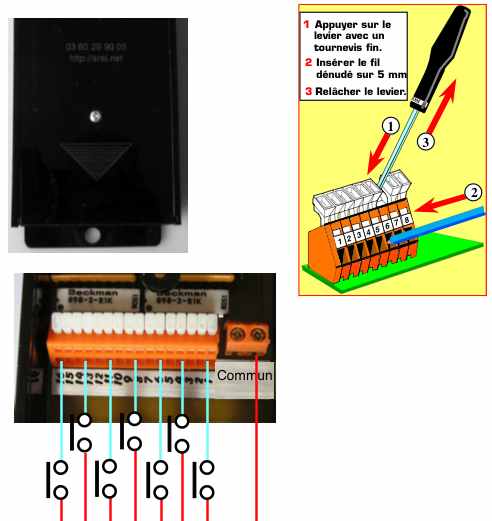

Entrées par contact secs

EMETTEUR
Réception de code brut soit :
0 8 1 10 13
Pour signaler l'entrée 8 strappée au " Commun " des entrées

Envoi de code brut soit :
0 8 0 10 13
Pour signaler l'entrée 8 non branchée

Si une entrée est raccordée au " Commun " des entrées l'information d'émission est " 1 "
L'émission n'a seulement lieue que si une des entrées change d'état.
L'émetteur et le récepteur comportent une mémoire secourue. Si l'alimentation est coupée, à la remise en sous tension, les entrées et les sorties se retrouvent à l'état précédent la coupure de courant.

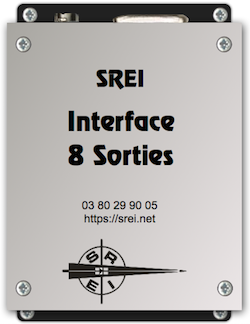

Récepteur 8 voies
Sorties par contact secs de relais

RECEPTEUR
Envoi de code brut soit :
0 8 1 10 13
Pour fermer le relais 8

Envoi de code brut soit :
0 8 0 10 13
Pour ouvrir le relais 8

Les contacts des relais se trouvent ouverts ou fermés par rapport au " Commun " des sorties
L'information " 1 " correspond au relais fermé
Le récepteur comporte une mémoire secourue. Si l'alimentation est coupée, à la remise en sous tension, les sorties se retrouvent à l'état précédent la coupure de courant.



Existent en 16 entrées et en 40 entrées
Toutes les possibilités sont envisageables
