Afficheur multiligne réalisés en Plexiglas design
Afficheurs équipés de circuits imprimés, en verre époxy à trous métallisés
Fabrication et conception Française . Prix Usine HT


Afficheurs non multiplexés (tous les caractères sont affichés simultanément)
Afficheur multiligne Extra plat
Possibilité de garantie de 3 ans et 5 ans
Tous ces afficheurs peuvent être adaptés à vos besoins


Afficheurs Multilignes

Hauteur des caractères 5 cm
De 2 à 7 lignes de caractères ( possibilité jusqu'à 14 lignes en superposant 2 panneaux)
Fonctionnement PC

25 pages (vitesse de passage des pages réglable de 3 à 30 secondes)
Liaison RS 232 pour commande par PC ou Mac
- Centrale débrochable pour programmation décentralisée

Fonctionnement Système

Les informations sont affichées au fur et a mesure en temps réel
La mini centrale (incorporant la mémoire ) est livrée avec l'afficheur

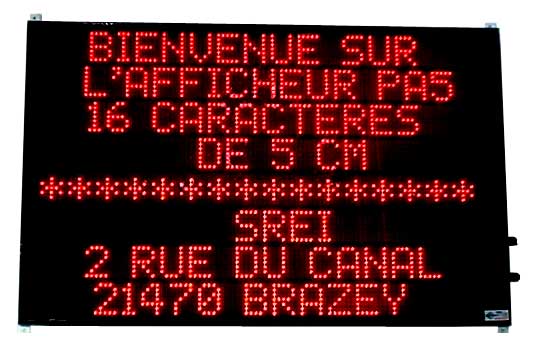

Afficheur Multilignes Caractères 5 cm de hauteur
Leds rouges de 5 mm, Angle de vision 60°, 200 mdc en Standard et 800 mdc en Pro
Caractères supportés : !"#$%&'()*+,-./0123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZabcdefghijklmnopqrstuvwxyz[ ] °éèà
Le modèle Pro est 4 fois plus lumineux que le modèle standard
Pour leds de couleurs (vertes, jaunes, ou bleues nous consulter)
Alimentation secteur par bloc externe fourni
Livré avec un cordon série de 1,8 mètres et avec disquette (version
PC)

Afficheur multiligne Caractères 5 cm de hauteur
--- - Référence--- -
--- - Caractéristiques--- -
--- - Dimensions--- -
PA5-16/2
2 lignes de 16 caractères
760 x 127 x 21 mm
PA5-16/3
3 lignes de 16 caractères
760 x 188 x 21 mm
PA5-16/4
4 lignes de 16 caractères
760 x 250 x 21 mm
PA5-16/5
5 lignes de 16 caractères
760 x 315 x 21 mm
PA5-16/6
6 lignes de 16 caractères
760 x 380x 21 mm
PA5-16/7
7 lignes de 16 caractères
760 x 440 x 21 mm


Afficheur multiligne Caractères 5 cm de hauteur étanche (IP 65)
--- - Référence--- -
--- - Caractéristiques--- -
--- - Dimensions--- -
PA5-16/2 Ext
2 lignes de 16 caractères
780 x 135 x 21 mm
PA5-16/3 Ext
3 lignes de 16 caractères
780 x 188 x 21 mm
PA5-16/4 Ext
4 lignes de 16 caractères
780 x 250 x 21 mm
PA5-16/5 Ext
5 lignes de 16 caractères
780 x 315 x 21 mm
PA5-16/6 Ext
6 lignes de 16 caractères
780 x 380 x 21 mm
PA5-16/7 Ext
7 lignes de 16 caractères
780 x 440 x 25 mm

1 afficheur 7 lignes de 16 caractères de 5 cm est composé de 5376 points lumineux de 5 mm de diamètre

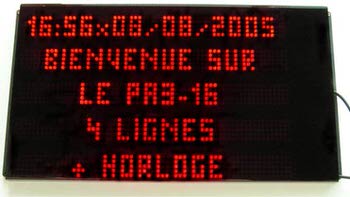

Multilignes Caractères 3,5 cm de hauteur
Leds rouges de 5 mm, Angle de vision 60°, 200 mdc en Standard et 800 mdc en Pro
Caractères supportés : !'*+,-./0123456789:;<>=ABCDEFGHIJKLMNOPQRSTUVWXYZ [ ]
Le modèle Pro est 4 fois plus lumineux que le modèle standard,
Pour leds de couleurs (vertes, jaunes, ou bleues nous consulter)
Alimentation secteur par bloc externe fourni
-Livré avec un cordon série de 1,8 mètres et avec disquette (version
PC)

Afficheur multiligne Caractères 3,5 cm de hauteur
--- -Référence--- -
--- - Caractéristiques--- -
--- - Dimensions--- -
PA3-16/2
2 lignes de 16 caractères
540 x 127 x 21 mm
PA3-16/3
3 lignes de 16 caractères
540 x 188 x 21 mm
PA3-16/4
4 lignes de 16 caractères
540 x 250 x 21 mm
PA3-16/5
5 lignes de 16 caractères
540 x 315 x 21 mm
PA3-16/6
6 lignes de 16 caractères
540 x 380 x 21 mm
PA3-16/7
7 lignes de 16 caractères
540 x 440 x 21 mm


Afficheur multiligne Caractères 3,5 cm de hauteur étanche (IP 65)
--- - Référence--- -
--- - Caractéristiques--- -
--- - Dimensions--- -
PA3-16/2 Ext
2 lignes de 16 caractères
560 x 135 x 21 mm
PA3-16/3 Ext
3 lignes de 16 caractères
560 x 188 x 21 mm
PA3-16/4 Ext
4 lignes de 16 caractères
560 x 260 x 21 mm
PA3-16/5 Ext
5 lignes de 16 caractères
560 x 315 x 21 mm
PA3-16/8 Ext
6 lignes de 16 caractères
560 x 380 x 21 mm
PA3-16/7 Ext
7 lignes de 16 caractères
560 x 440 x 21 mm

Les alimentations des afficheurs ne sont pas étanches (prendre en option le coffret d'étanchéité)

Options
--- CDS3---
Rallonge série pour PC 3 mètres
CDS10
Rallonge série pour PC 10 mètres
CDS25
Rallonge série pour PC 25 mètres
CDS50
Rallonge série pour PC 50 mètres
Cex
Coffret étanche pour alimentation


SREI conçoit et fabrique entièrement ces appareils à l'exception des alimentations


ETHERNET
Module Ethernet
RS485
Module externe RS 485
USB/RS232
Adaptateur pour port USB

Commande des afficheurs par module Ethernet ( IP ).
Adresse IP : 10.1.0.3 et Port 1470
Autres adresses sur demande
En savoir plus

Pour les PC et pour les Mac ne possédant que des Ports USB utiliser l'
adaptateur USB/RS232

Retour

Programmation
Sous PC. Raccorder la liaison série sur le port COM1. Introduire le CD dans le lecteur. sous Windows Tera Term.
Sous Mac utiliser l'
adaptateur USB/RS232 et cliquer sur CoolTermMac
Avec iphone ou ipad ou ipod touch

Programmes à Utiliser :


Tera Term pour Windows XP et 7
CoolTermMac pour Mac OSX

Pour iphone et pour ipad


Liaison RS 232 Port COM1
9600 bauds, 8 bits, 1 bit start,
pas de parité, contrôle aucun,1 bit de stop

Retour en arrière

Tabulation

Retour chariot ou retour ligne

Pour Windows XP
et Windows 7

Téléchargement

Pour Mac

Téléchargement

Pour prendre la main appuyer sur la barre d'espace.
Le menu apparaît alors.




1 - Page
2 - Cadence
3 - Verifier
4 - Quitter
-----------------
Choisir de 1 à 4

Taper 1 pour accéder aux pages de messages



Entrer le numéro de page de 1 à 25

Taper 5 par exemple pour obtenir la page 5




Le texte du message apparaît sur les 7 lignes. Suivi de :





Entrer les caractères

Si la page ne doit pas être modifiée taper sur retour ligne
Si la page doit être effacée taper tabulation
Dans les autres cas taper le texte de la page.

Chaque ligne ne peut comporter que 16 caractères.

La touche retour en arrière supprime de dernier caractère, mais ne fonctionne qu'à l'intérieur d'une même ligne.

Si la ligne dépasse 16 caractères, un retour ligne s'inscrit automatiquement.

Si le nombre de lignes est inférieur à 8 il suffit de taper retour ligne pour sauter la ligne .

Le texte est automatiquement centré
Pour aligner à gauche, il faut remplir la fin de la ligne par la barre espace, jusqu'au Retour Ligne automatique

Il est possible d'envoyer des textes préparés, voir ci dessous.






1 - Page
2 - Cadence
3 - Verifier
4 - Quitter
-----------------
Choisir de 1 à 4

Taper 2 pour modifier la cadence d'affichage des pages



Entrer la cadence de 1 à 9

La cadence est un multiple de 3 secondes, donc réglable de 3 à 27 secondes.



1 - Page
2 - Cadence
3 - Verifier
4 - Quitter
-----------------
Choisir de 1 à 4

Taper 3 pour vérifier la liste des messages

F = Fin : S = Suivant
Page : 1

Le contenu de la page spécifiée apparaît
Pour vérifier la page suivante taper S majuscule, pour revenir au Menu taper F



1 - Page
2 - Cadence
3 - Verifier
4 - Quitter
-----------------
Choisir de 1 à 4

Taper 4 pour terminer


Pour un panneau d'affichage se trouvant à grande distance du lieu de programmation, la solution la plus simple consiste à utiliser la centrale.
Si le PC est très éloigné de l'afficheur, il faut procéder ainsi :
Débrancher la fiche DIN 5 de l'afficheur
Emmener la centrale à proximité d'un PC
Brancher la fiche DB9 sur le connecteur COM1 du PC
Ouvrir hyperterminal comme indiqué ci-dessus
Programmer la centrale comme ci-dessus

La programmation des pages terminée,
Débrancher la fiche DB9
Remettre la centrale vers l'afficheur.
Brancher la fiche DIN5 de l'afficheur sur la centrale, le système fonctionne.
Brancher la fiche DIN5 de l'afficheur sur la centrale, le système fonctionne.
